Rof Bias Point Controller litio-niobato MZ moduladorearen alborapen automatikoa kontrolatzeko modulua
Ezaugarri
Alborapen-modu anitz daude erabilgarri (Quad+↔Quad-, Min↔Gehienez)
Serieko komunikazioa, sintonizazio fin automatiko programatua eta blokeo-puntuak
Barne osagaien beamers-ek hainbat uhin-luzera onartzen dituzte
Modulu paketea, moldagailu elikadura hornidura
Aplikazioa
Zuntz optikoko komunikazioa
Mikrouhin-labearen fotoia
Argi pultsatuaren aplikazioa
Errendimendua

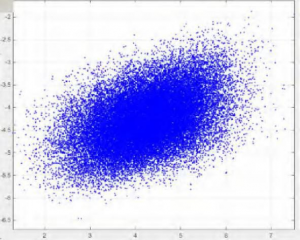

1. irudia. Konstelazioa (kontrolagailurik gabe)
2. irudia. QPSK konstelazioa (kontrolagailuarekin
3. irudia. QPSK-Eye eredua
5. Irudia. 16-QAM Konstelazio eredua
4. Irudia QPSK Spectrum
6. irudia 16-QAM espektroa
Zehaztapenak
| Aargudio | Min | Tipikoa | Max | Unitatea |
| Parametro optikoa | ||||
| Sarrerako potentzia optikoa 1* | 0 | 13 | dBm | |
| Uhin-luzera operatiboa 2* | 780 | 1650 | nm | |
| Zuntz optikoko interfazea | FC/APC | |||
| Parametro elektrikoa | ||||
| Polarizazio tentsioa | -10 | 10 | V | |
| Etengailuaren itzaltze ratioa 3* | 20 | 25 | 50 | dB |
| Modu blokeatuta dagoen eskualdea | Positiboa edo negatiboa | |||
| Blokeatzeko modua | Quad+ (Quad-) edoMin(Max) | |||
| Modulazio-sakonera (QUAD) | 1 | 2 | % | |
| Modulazio-sakonera (nulua) | 0.1 | % | ||
| Maiztasun pilotua (QUAD) | 1K | Hz | ||
| Maiztasun pilotua (NULL) | 2K | Hz | ||
| Ohiko parametroa | ||||
| Neurriak (luzera× zabalera× lodiera) | 120×70×34 mm | |||
| Funtzionamendu-tenperatura | 0-70℃ | |||
Oharra:
1 * modulagailuaren irteera modulatzaileen irteera maximoa denean moduluaren potentzia barrutiari dagokio. Desagertze-erlazio altua duen moduladorearen puntu baxuko kontrolerako, sarrerako potentzia egoki handitu behar da; Potentzia-sarrerako baldintza bereziekin, barneko akoplagailua eta detektagailuaren irabazi-adierazleak doi ditzakezu, mesedez kontsultatu salmentak eskaerak egiterakoan.
2* Eskaera bat egiterakoan, zehaztu lan-uhin-luzera, lan-uhin-luzeraren arabera optimizatu behar dena.
3* etentze-erlazio kommutazio-erlazioa moduladorearen beraren etentze-erlazioaren mailaren araberakoa da ere.
Tamaina marrazkia (mm)
Eskaeraren informazioa
* Eskakizun bereziren bat baduzu, jarri harremanetan gure salmentako langileekin
| ROF | ABC | Modulatzaile mota | XX | XX | XX |
| Alborapen puntu automatikoa kontrolatzeko modulua | MZ---M-Zmodulatzailea | Laneko uhin-luzera: 15 --- 1550 nm 13 --- 1310 nm 10 --- 1064 nm 08 --- 850 nm 07---780nm | Zuntz mota: S-- Modu bakarreko zuntz optikoa P - polarizazioa mantentzen duen zuntza | Zuntz optikoko interfazea: FA—FC/APC FP---FC/UPC |
Erabiltzaile Interfazea
| Taldea | Funtzionamendua | Azalpena |
| Berrezarri | Sartu jertsea eta atera segundo 1 ondoren | Berrezarri kontrolagailua |
| Boterea | Alborapen-kontrolagailuaren energia iturria | V- elikadura-iturriaren elektrodo negatiboa konektatzen du |
| V+-k elikadura-iturriaren elektrodo positiboa konektatzen du | ||
| Erdiko ataka lurreko elektrodoarekin konektatzen da | ||
| Polarra1 | PLRI: Sartu edo atera jertsea | jauzirik ez: modu nulua; jauziarekin: Peak modua |
| PLRQ: Sartu edo atera jertsea | jauzirik ez: modu nulua; jauziarekin: Peak modua | |
| PLRP: Sartu edo atera jertsea | jauzirik ez: Q+ modua; jauziarekin: Q- modua | |
| LED | Etengabe piztuta | Egoera egonkorrean lan egitea |
| Piztu edo itzali 0,2 s behin | Datuak prozesatzea eta kontrol-puntua bilatzea | |
| Piztu edo itzali 1s behin | Sarrerako potentzia optikoa ahulegia da | |
| Piztu edo itzali 3s behin | Sarrerako potentzia optikoa indartsuegia da | |
| PD2 | Konektatu fotodiodoarekin | PD ataka fotodiodoaren katodoa konektatzen du |
| GND ataka fotodiodoaren anodoa konektatzen du | ||
| Alborapen-tentsioak | In, Ip: I arm-erako bias-tentsioa | Ip: Alde positiboa; In: Alde negatiboa edo lurra |
| Qn, Qp: Q besoaren polarizazio-tentsioa | Qp: Alde positiboa; Qn: Alde negatiboa edo lurra | |
| Pn, Pp: P besorako polarizazio-tentsioa | Pp: Alde positiboa; Pn: Alde negatiboa edo lurra | |
| UART | Funtzionatu kontrolagailua UART bidez | 3.3: 3.3V erreferentziako tentsioa |
| GND: Lurra | ||
| RX: Kontrolagailua jaso | ||
| TX: Kontrolagailuaren transmisioa |
1 Polar sistemaren RF seinalearen araberakoa da. Sisteman RF seinalerik ez dagoenean, polarrak positiboa izan behar du. RF seinaleak maila jakin bat baino anplitudea handiagoa duenean, polarra positibotik negatibora aldatuko da. Une honetan, Null puntua eta Peak puntua elkarren artean aldatuko dira. Q+ puntua eta Q- puntua ere elkarren artean aldatuko dira. Etengailu polarrak erabiltzaileak polarra alda dezake.
zuzenean eragiketa puntuak aldatu gabe.
2Aukera bakarra aukeratuko da kontrolagailuaren fotodiodoa edo modulatzailea fotodiodoa erabiltzearen artean. Laborategiko esperimentuetarako kontrolagailu fotodiodoa erabiltzea gomendatzen da bi arrazoirengatik. Lehenik eta behin, kontrolagailu fotodiodoak kalitateak ziurtatu ditu. Bigarrenik, errazagoa da sarrerako argiaren intentsitatea doitzea. Modulagailuaren barneko fotodiodoa erabiltzen baduzu, ziurtatu fotodiodoaren irteerako korrontea sarrerako potentziarekin zorrozki proportzionala dela.
Rofea Optoelectronics-ek modulatzaile Elektrooptiko komertzialen produktu-lerroa eskaintzen du, Fase-moduladoreak, Intentsitate-moduladorea, Fotodetektagailuak, Laser argi iturriak, DFB laserrak, Anplifikadore optikoak, EDFA, SLD laserra, QPSK modulazioa, Pultsu laserra, Argi-detektagailua, Fotodetektagailu orekatua, Laser kontrolatzailea. , Zuntz optikoko anplifikadorea, Potentzia neurgailu optikoa, Banda zabaleko laserra, Laser sintonizagarria, Detektagailu optikoa, Laser diodoaren kontrolatzailea, Zuntz anplifikadorea. Pertsonalizatzeko modulatzaile jakin asko ere eskaintzen ditugu, hala nola 1 * 4 array faseko moduladoreak, Vpi ultra-baxua eta desagertze-erlazio ultra-altuko moduladoreak, batez ere unibertsitate eta institutuetan erabiltzen direnak.
Espero dugu gure produktuak zuretzat eta zure ikerketarako lagungarriak izango direla.
