Ultra Zehaztasun Handiko MZM modulatzailea Bias Kontrolatzailea Bias Kontrolatzaile Automatikoa
Ezaugarria
• Alborapen-tentsioaren kontrola Peak/Null/Q+/Q−-n
• Alborapen-tentsioaren kontrola puntu arbitrarioan
• Kontrol ultra-zehatza: 50dB-ko itzaltze-erlazio maximoa Null moduan;
±0.5◦ zehaztasuna Q+ eta Q− moduetan
• Dither anplitude txikia:
% 0,1 Vπ NULL moduan eta PEAK moduan
%2 Vπ Q+ moduan eta Q− moduan
• Egonkortasun handia: inplementazio guztiz digitalarekin
• Profil baxua: 40 mm (Z) × 30 mm (S) × 10 mm (A)
• Erabilera erraza: Eskuzko funtzionamendua mini jumperrarekin;
OEM eragiketa malguak MCU UART2 bidez
• Bi modu desberdin tentsio-polarizazioa emateko: a. Kontrol automatikoa polarizazioan
b. Erabiltzaileak definitutako tentsio-polarizazioa
Aplikazioa
• LiNbO3 eta beste MZ modulatzaile batzuk
• NRZ eta RZ digitalak
• Pultsu aplikazioak
• Brillouin sakabanaketa sistema eta beste sentsore optiko batzuk
• CATV transmisorea
Errendimendua
1. irudia. Eramaileen ezabapena
2. irudia. Pultsuen sorrera
3. irudia. Modulatzailearen potentzia maximoa
4. irudia. Modulatzailearen gutxieneko potentzia
DC iraungitze-erlazio maximoa
Esperimentu honetan, ez zaio RF seinalerik aplikatu sistemari. DC itzaltze purua neurtu da.
1. 5. irudiak modulatzailearen irteeraren potentzia optikoa erakusten du, modulatzailea gailur puntuan kontrolatzen denean. Diagraman 3,71 dBm erakusten da.
2. 6. irudiak modulatzailearen irteeraren potentzia optikoa erakusten du, modulatzailea puntu nuluan kontrolatzen denean. -46,73dBm erakusten du diagraman. Benetako esperimentuan, balioa -47dBm inguruan aldatzen da; eta -46,73 balio egonkorra da.
3. Beraz, neurtutako DC itzaltze-erlazio egonkorra 50,4 dB-koa da.
Desagertze-tasa altua izateko baldintzak
1. Sistemaren modulagailuak itzaltze-erlazio altua izan behar du. Sistemaren modulagailuaren ezaugarriak erabakitzen du lor daitekeen itzaltze-erlazio maximoa.
2. Modulagailuaren sarrerako argiaren polarizazioa zaindu behar da. Modulagailuak polarizazioarekiko sentikorrak dira. Polarizazio egokiak itzaltze-erlazioa 10dB-tik gora hobetu dezake. Laborategiko esperimentuetan, normalean polarizazio-kontrolagailu bat behar da.
3. Alborapen-kontrolagailu egokiak. Gure DC itzaltze-erlazioaren esperimentuan, 50,4 dB-ko itzaltze-erlazioa lortu da. Modulagailuaren fabrikatzailearen fitxa teknikoak 40 dB baino ez ditu zerrendatzen. Hobekuntza honen arrazoia da modulagailu batzuk oso azkar mugitzen direla. Rofea R-BC-ANY alborapen-kontrolagailuek alborapen-tentsioa segundoro eguneratzen dute erantzun azkarra bermatzeko.
Zehaztapenak
| Parametroa | Min | Mota | Max | Unitatea | Baldintzak |
| Kontrol-errendimendua | |||||
| Desagertze-ratioa | MER 1 | 50 | dB | ||
| CSO2 | −55 | −65 | −70 | dBc | Dither anplitudea: %2 Vπ |
| Egonkortze-denbora | 4 | s | Jarraipen puntuak: Nulua eta Gailurra | ||
| 10 | Jarraipen puntuak: Q+ eta Q- | ||||
| Elektrikoa | |||||
| Potentzia-tentsio positiboa | +14,5 | +15 | +15,5 | V | |
| Korronte positiboa | 20 | 30 | mA | ||
| Potentzia-tentsio negatiboa | -15,5 | -15 | -14,5 | V | |
| Potentzia-korronte negatiboa | 2 | 4 | mA | ||
| Irteerako tentsio-tartea | -9,57 | +9,85 | V | ||
| Irteerako tentsioaren zehaztasuna | 346 | µV | |||
| Maiztasun-desberdintasuna | 999,95 | 1000 | 1000,05 | Hz | Bertsioa: 1kHz-ko dardara seinalea |
| Dither anplitudea | %0,1 Vπ | V | Jarraipen puntuak: Nulua eta Gailurra | ||
| %2 Vπ | Jarraipen puntuak: Q+ eta Q- | ||||
| Optikoa | |||||
| Sarrerako potentzia optikoa3 | -30 | -5 | dBm | ||
| Sarrerako uhin-luzera | 780 | 2000 | nm | ||
1. MER modulatzailearen itzaltze-erlazioa da. Lortutako itzaltze-erlazioa normalean modulatzailearen datu-orrian zehaztutako itzaltze-erlazioa da.
2. CSO bigarren mailako konposatuari egiten dio erreferentzia. CSO behar bezala neurtzeko, RF seinalearen, modulagailuen eta hargailuen kalitate lineala bermatu behar da. Gainera, sistemaren CSO irakurketak alda daitezke RF maiztasun desberdinetan funtzionatzen duenean.
3. Kontuan izan sarrerako potentzia optikoa ez datorrela bat hautatutako polarizazio puntuko potentzia optikoarekin. Modulatzaileak kontrolatzailera esportatu dezakeen potentzia optiko maximoa adierazten du, polarizazio tentsioa -Vπ eta +Vπ artekoa denean.

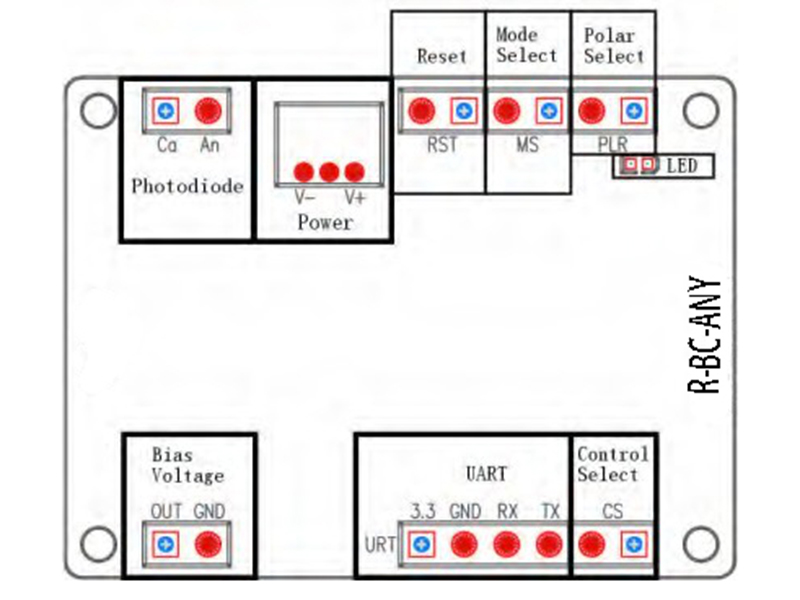

Erabiltzaile interfazea
5. irudia. Muntaketa
| Taldea | Operazioa | Azalpena |
| Fotodiodo 1 | PD: Konektatu MZM fotodiodoaren katodoa | Eman fotokorrontearen feedbacka |
| GND: Konektatu MZM fotodiodoaren anodoa | ||
| Potentzia | Alborapen-kontrolagailurako energia-iturria | V-: elektrodo negatiboa lotzen du |
| V+: elektrodo positiboa konektatzen du | ||
| Erdiko zunda: lurreko elektrodoa konektatzen du | ||
| Berrezarri | Sartu jumperra eta atera segundo 1 igaro ondoren | Berrezarri kontrolatzailea |
| Moduaren hautaketa | Sartu edo atera jumperra | jauzirik gabe: modu nulua; jauziarekin: laukoitza modua |
| Polar Select2 | Sartu edo atera jumperra | jauzirik gabe: polar positiboa; jauziarekin: polar negatiboa |
| Alborapen-tentsioa | Konektatu MZM polarizazio tentsio atakara | OUT eta GND-k modulatzailerako tentsio-alborapena ematen dute |
| LED | Etengabe piztuta | Egoera egonkorrean lanean |
| Piztu-itzali edo itzali-piztu 0,2 segundoro | Datuak prozesatzea eta kontrol puntua bilatzea | |
| Piztu-itzali edo itzali-piztu segundo bakoitzeko | Sarrerako potentzia optikoa ahulegia da | |
| Piztu-itzali edo itzali-piztu 3 segundoro | Sarrerako potentzia optikoa handiegia da | |
| UART | Kontrolatzailea UART bidez kudeatu | 3.3: 3.3V erreferentziazko tentsioa |
| GND: Lurra | ||
| RX: Kontrolatzailearen harrera | ||
| TX: Kontrolatzailearen igorpena | ||
| Kontrol-hautaketa | Sartu edo atera jumperra | jauzirik gabe: jauzi-kontrola; jauzi-kontrolarekin: UART kontrola |
1. MZ modulatzaile batzuek barneko fotodiodoak dituzte. Kontrolatzailearen konfigurazioa kontrolatzailearen fotodiodoa erabiltzearen edo modulatzailearen barneko fotodiodoa erabiltzearen artean aukeratu behar da. Gomendagarria da kontrolatzailearen fotodiodoa erabiltzea laborategiko esperimentuetarako bi arrazoirengatik. Lehenik eta behin, kontrolatzailearen fotodiodoak kalitatea bermatzen du. Bigarrenik, sarrerako argiaren intentsitatea doitzea errazagoa da. Oharra: Modulatzailearen barneko fotodiodoa erabiltzen baduzu, ziurtatu fotodiodoaren irteerako korrontea sarrerako potentziarekiko zorrotz proportzionala dela.
2. Pin polarra kontrol puntua Peak eta Null artean aldatzeko erabiltzen da Null kontrol moduan (Modu Hautatzeko pinak zehaztuta) edo Quad+ moduan.
eta Quad- Quad kontrol moduan. Polar pinaren jauzilaria sartzen ez bada, kontrol puntua Null izango da Null moduan edo Quad+ Quad moduan. RF sistemaren anplitudeak ere eragingo dio kontrol puntuari. RF seinalerik ez dagoenean edo RF seinalearen anplitudea txikia denean, kontrolatzaileak lan puntua blokeatu dezake MS eta PLR jauzilariak hautatutako puntu zuzenera. RF seinalearen anplitudea atalase jakin bat gainditzen duenean, sistemaren polarra aldatuko da, kasu honetan, PLR goiburua kontrako egoeran egon beharko litzateke, hau da, jauzilaria sartu behar da sartuta ez badago edo atera sartuta badago.
Aplikazio tipikoa
Kontrolatzailea erabiltzeko erraza da.
1. urratsa. Konektatu akoplagailuaren %1eko ataka kontrolatzailearen fotodiodoarekin.
2. urratsa. Konektatu kontrolatzailearen polarizazio-tentsioaren irteera (SMA edo 2,54 mm-ko 2-pineko goiburuaren bidez) modulatzailearen polarizazio-atakara.
3. urratsa. Eman kontrolatzaileari +15V eta -15V DC tentsioak.
4. urratsa. Berrezarri kontrolatzailea eta funtzionatzen hasiko da.
OHARRA. Mesedez, ziurtatu sistema osoaren RF seinalea piztuta dagoela kontrolatzailea berrezarri aurretik.
